概述

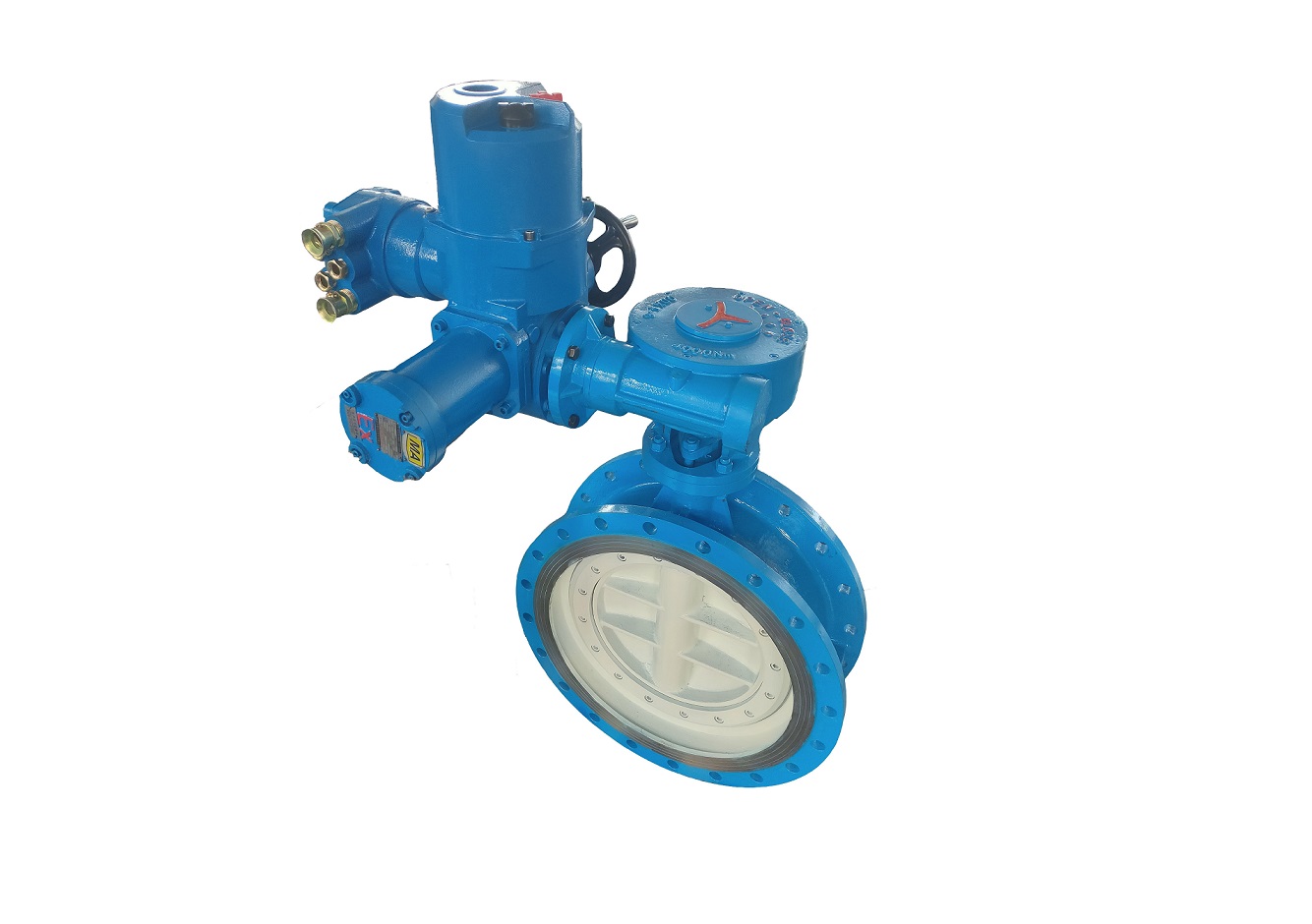

ZBK系列礦用隔爆型一體式閥門電動裝置是我公司針對國家Ⅰ類防爆行業設計的閥門專用控制產品，是在吸收國內外先進技術基礎上，為滿足不同領域需求而自主研發的新一代智能非侵入式產品，是集成編碼器技術、可編程單片機技術、紅外遙控技術、液晶顯示、磁控開關等多種自動控制技術及先進的制造技術為一體的控制產品。主要適用于啟閉件做直線運動的閥門配套使用，如閘閥、截止閥、配水閥等，疊加變速箱后可控制蝶閥、風門、球閥等，用于對閥門的開啟、關閉、調節，是閥門實現遠控、集控和自控必不可少的驅動裝置。其具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。

本產品的性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》，GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定，可廣泛應用于煤礦井上、井下的管道閥控系統中。

◆ 工作原理及型式

ZBK系列電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外爆炸性氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2-2010的規定，電纜引入裝置符合GB3836.1-2010的規定。

a) 防爆型式為隔爆型，防爆標志為“ExdⅠMb”。

b) 電纜引入裝置型式為壓緊螺母及壓盤式。

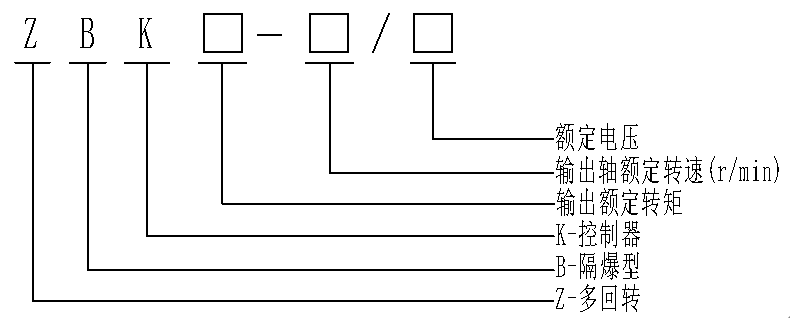

◆ 型號表示方法

型號示例：

ZBK45-24/380：表示多回轉礦用隔爆型一體式閥門電動裝置，其輸出轉矩450N·m（45kgf·m），輸出轉速24 r/min，額定工作電壓為AC 380V。

◆ 技術條件

1）額定電壓：三相AC 380V或AC 660V；

2）額定頻率：50Hz；

3）控制電壓：DC 24V；

4）環境溫度：-20℃～+40℃；

5）平均相對濕度：不大于95％（+25℃）；

6）大氣壓力：80kPa～110kPa；

7）在含有瓦斯、煤塵爆炸性危險氣體的環境（采掘工作面除外）；

8）無直接滴水、淋水的場合；

9）無強烈震動和沖擊的地方,無破壞金屬和絕緣材料的腐蝕性氣體的地方

10）防護等級：IP55、IP65

11）工作制：S2-10 短時10分鐘

◆ 性能參數表1基本性能參數

結構特征

◆ 結構組成

ZBK系列閥門電動裝置由電動機、減速器、力矩控制器、多圈編碼器、LCD液晶屏、手-電動切換機構、手輪及電氣部分組成,并增加了隔爆面結構。閥門電動裝置由力矩控制器、多圈編碼器、LCD液晶屏組成，用以控制閥門的開啟和關閉及閥位指示。電動裝置工作時，液顯屏顯示閥位“0%-100%”，有“開到位”“關到位”“開閥中”“關閥中”等各狀態指示，閥位顯示與電動裝置輸出軸實際位置的偏差在±1％范圍內。
